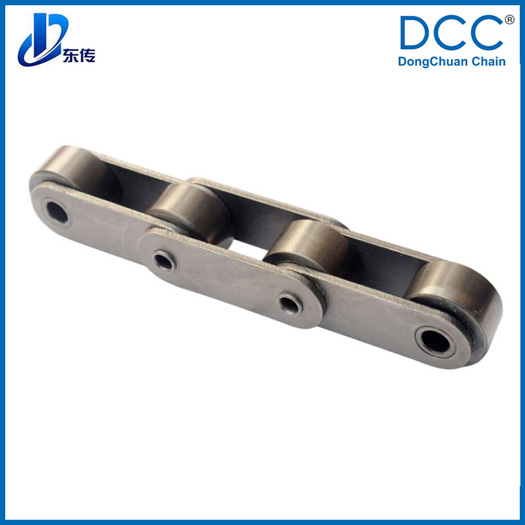

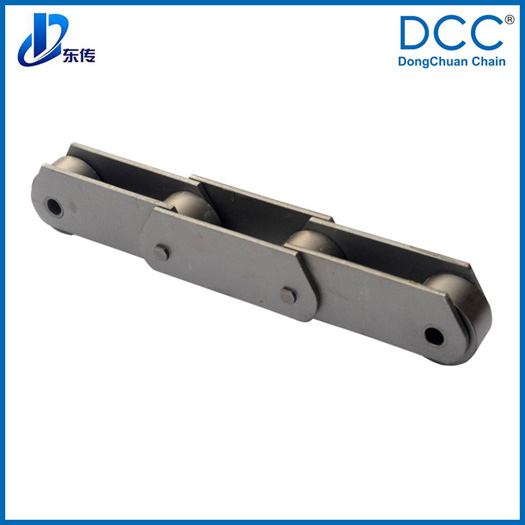

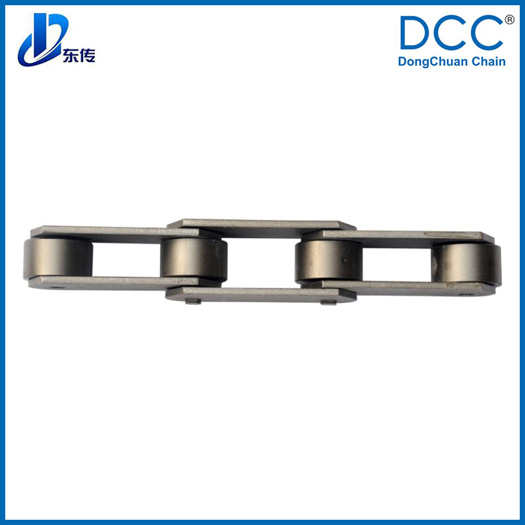

大節距重型馱載鏈

http://m.pearlty.cn/uploadfiles/211.149.195.244/webid148/source/201507/20315.jpg

大節距重型馱載鏈
東傳全國咨詢熱線：
0519-88710908

詳細描述：

大節距重型馱載鏈的銷軸和套筒都經過整體硬化處理，由此允許在較高的壓力下鉸接在一起，而且可以承受經滾柱傳遞的載荷壓力和嚙合時的沖擊。各種強度的輸送鏈都有一系列不同的鏈條節距：MIN鏈條節距取決于鏈輪輪齒對足夠強度的要求，而MAX鏈條節距通常是由鏈板和通用鏈條的剛性決定的，如果有需要，通過強化鏈板之間的套筒就可以超越額定的MAX鏈條節距，但是必須在輪齒中保留用以去除套筒的間隙。節距范圍為300-700mm，拉伸斷裂載荷從588-5400kN，同一種拉伸斷裂載荷有一至六種節距規格的鏈條可供選擇，在此種節距大小并不完全反映鏈條強度的大小。這種大節距重型駝載鏈的結構較多，其中滾子直徑有125mm、135mm、150mm、175mm、245mm五種。以下為各型號鏈條的詳細參數。

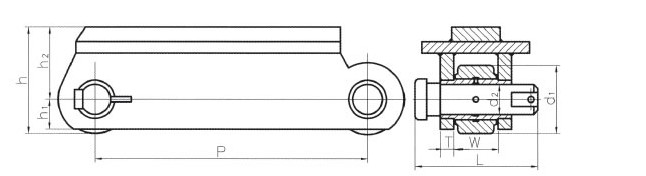

大節距重型馱載鏈

Chain no.	Pitch P1(mm)	Diameter of roller d1(mm)	Diameter of pin d2(mm)	Inner width of inner link b1(mm)	Length of pin L(mm)	Data of sidebar				Tensile strength Q(KN)
						h(mm)	h1(mm)	h2(mm)	T
M-A1	700	245	78	155	355	340	103	217.5	38	5400

Chain no.	Pitch P1(mm)	Inner width of inner link b1(mm)	Diameter of roller d1(mm)	Diameter of pin d2(mm)	Data of sidebar					Tensile strength Q(KN)
Chain no.	Pitch P1(mm)	Inner width of inner link b1(mm)	Diameter of roller d1(mm)	Diameter of pin d2(mm)	h(mm)	h1(mm)	h2(mm)	L(mm)	T(mm)	Tensile strength Q(KN)
JL60300	300	60	125	28	154.5	45	92	137	12	588
JL60400	400	60	125	28	154.5	45	92	137	12	588
JL60500	500	60	125	28	154.5	45	92	137	12	588
JL90300	300	62	135	30	177.5	56	110	156	16	882
JL90400	400	62	135	30	177.5	56	110	156	16	882
JL90500	500	62	135	30	177.5	56	110	156	16	882
JL90300W	300	78	135	30	177.5	56	110	172	16	882
JL90400W	400	78	135	30	177.5	56	110	172	16	882
JL90500W	500	78	135	30	177.5	56	110	172	16	882
JL130300	300	76	150	38.5	188	63	113	187	16	1274
JL130400	400	76	150	38.5	188	63	113	187	16	1274
JL130500	500	76	150	38.5	188	63	113	187	16	1274
JL130600	600	76	150	38.5	188	63	113	187	16	1274
JL160400	400	85	175	41.5	221.5	75	134	198	119	1569
JL160500	500	85	175	41.5	221.5	75	134	198	19	1569
JL160600	600	85	175	41.5	221.5	75	134	198	19	1569
